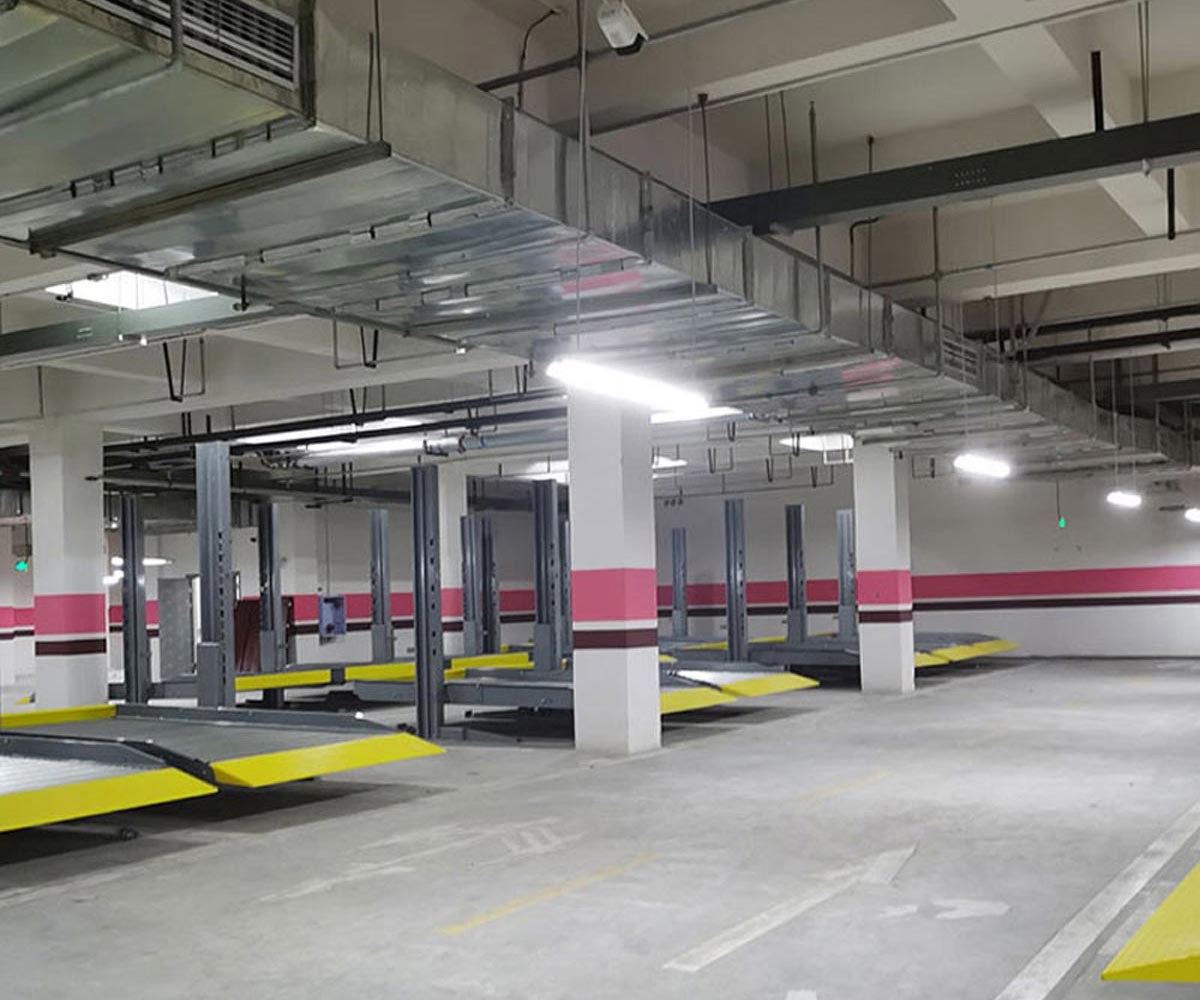

投資升降橫移類機械式停車設備主要由鋼結構、載車板、傳動系統、控制系統、安全防護裝置等五大部分組成。

1、鋼結構

停車設備的鋼結構主要采用熱軋H型鋼、槽鋼、角鋼、鋼板等焊接而成，再用高強度螺栓連接成框架結構，具有較好的強度和剛度。根據不同的結構要求，有單柱形式、跨梁形式、后懸臂形式等。

2、載車板

載車板用來承載存取的車輛，有框架結構和拼板結構兩種?？蚣芙Y(jié)構載車板用型鋼和鋼板焊接而成，多數采用中間突起形式，上面鋪設鋼板，其優點是可按需要設計寬度，具有較好的導入功能，適合于變化較多的小批量生產。拼板結構載車板用鍍鋅鋼板沖壓或滾壓成組裝件，采用咬合拼裝成載車板，用高強度螺栓緊固連接，這種載車板輕巧美觀、運輸方便、互換性好，適合批量生產。

3、傳動系統

傳動系統分為升降傳動機構、橫移傳動機構和升降橫移機構等。升降傳動機構有電動機、減速器、常閉式制動裝置(其制動力矩不小于1.5倍額定載荷的制動力矩)或液壓系統等。橫移傳動機構由電動機、減速器、制動器、驅動輪、從動輪、導軌等組成。升降橫移機構是升降傳動機構和橫移傳動機構的結合。

4、控制系統

控制系統主要由主回路和控制回路組成。主回路控制載車板的升降、橫移；控制回路主要是針對保證人、車安全而設計的各種回路。其控制形式有可編程序控制器PLC控制、電腦控制、總線控制等，這些硬件通過軟件來控制各種電氣元件的動作，完成設備的升降、橫移等運行?？刂葡到y(tǒng)主要運行方式有自動運行方式、手動運行方式、點動運行方式。

5、安全防護裝置

投資升降橫移類機械式停車設備一般裝有以下安全防護裝置(但不僅限于此)。(1)緊急停止開關在發生異常情況時能使停車設備立即停止運行，緊急停止開關一般設置在操作裝置上，按鈕為紅色。(2)防止超限運行裝置停車設備在升降過程中，當限位開關出現故障時，上方的超限位開關能使設備停止運轉，起超限保護作用。(3)汽車車長檢出裝置一般是光電開關，當超過適停車輛長度時，使設備不運轉或報警。(4)阻車裝置沿車輛進入的方向，在載車板適當位置上裝設高度25mm以上的阻車裝置或其他有效的類似裝置。(5)人車誤入檢出裝置在停車設備運行時，能防止人、車誤入的裝置，一般采用光電開關或柵欄。(6)防止載車板墜落裝置當載車板上升到位后，為防止載車板因故突然墜落而設置的防護裝置。防墜落裝置一般采用掛鉤形式，驅動方式有電磁鐵驅動和機械驅動兩種。(7)警示裝置停車設備運行時，用警示裝置(一般是聲、光警示)提醒人們注意安全。
